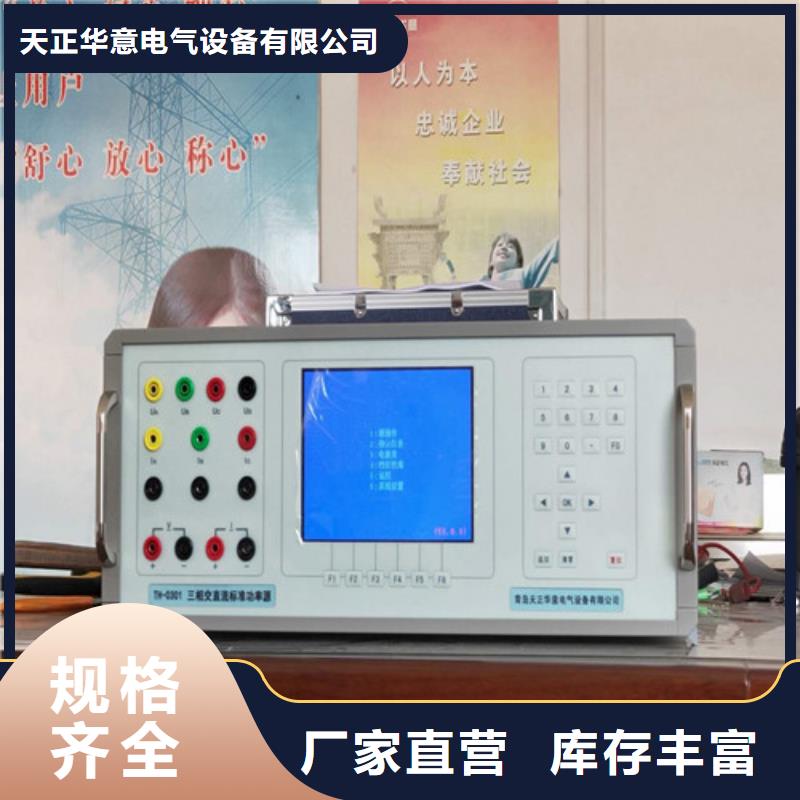

江西抚州三相标准功率源 面板和后板 面板布置见图1，后板布置见图2图14．1面板接线端说明：“UA”、“UB”、“UC”接线端：分别为A、B、C相交流电压输出高端。“UO”接线端：为A、B、C相交流电压输出公共低端。“IA”、“IB”、“IC”接线端：分别为A、B、C相交流电流输出端。其中黄、绿、红色接线端分别是A、B、C相交流电流输出高端；对应的黑色接线端为A、B、C相交流电流输出低端。“V”接线端：为75V、150V、300V、500V、1000V直流电压档位输出端（75mV直流电压档位输出端，在后板上）。“I”接线端：为直流电流输出端。4．2面板按键说明：液晶显示器屏幕下方的六个按键： 为复合键，其按键功能由当时的屏幕显示确定。“0～9”： 数字键，还可配合显示屏中的各种提示使用。“·”： 小数点键，配合数字键使用。“F0”： 电压、电流的快捷键。“、、、”： 除作为方向键外，主要配合显示屏中各种提示使用。“OK”： 确认键。“清零”： 使所有输出电压、电流降为零。“返回”： 使当前界面回到上一界面；还在检定过程中作中止键使用。“复位”： 使装置恢复到开机初始状态。4．3后板布置说明：“光电采样输入”五芯插座：为电能表的电能脉冲通过光电采样器或电子电能脉冲测试线输入到装置里的输入接线端。“电能脉冲输出”两芯插座：为装置的电能低频脉冲输出接线端。“75mV输出”四芯插座：为直流电压75mV档的输出端。“IA”、“IB”、“IC”的重轻载开关：分别为A、B、C相交流电流的重轻载开关。开关切到“重载”时，交流电流各档位以输出容量输出。开关切到“轻载”时，交流电流各档位的输出容量约是重载时的一半。“市电100V输出”接线端：为不可调节的市电100V交流电压输出端。 “USB”接口插座：为与电脑通讯的USB接口，不得作为它用。“”接线端：大地接线端。

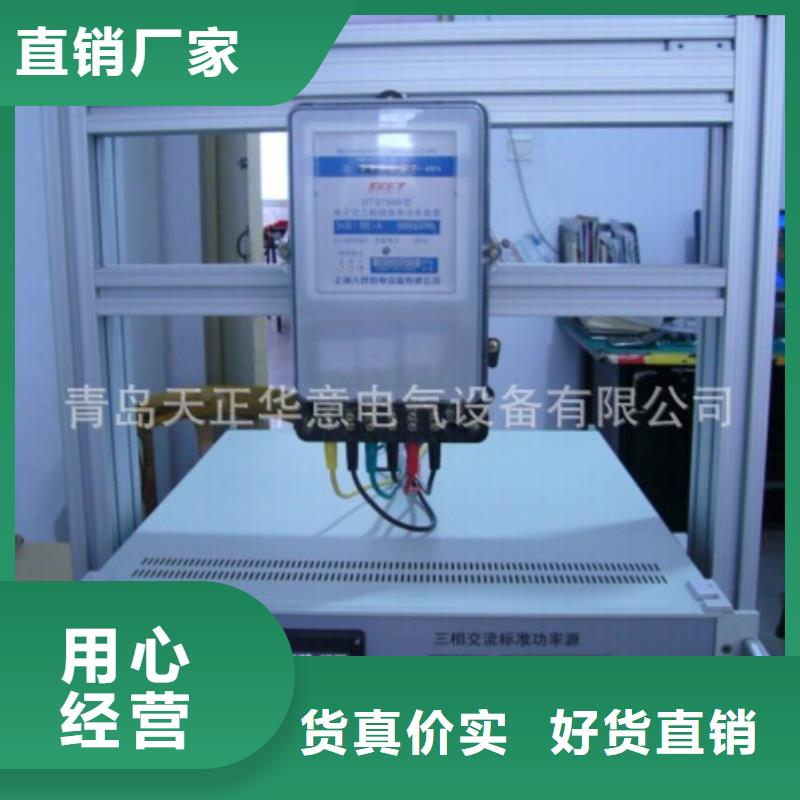

江西抚州三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB转RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。
