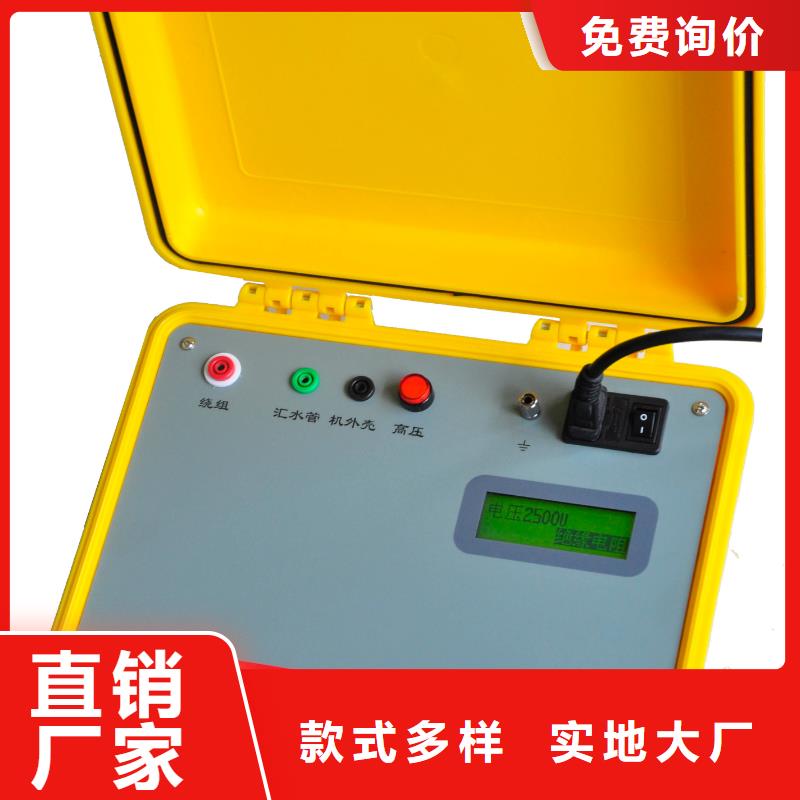

江西宜春水内冷发电机绝缘测试仪 主要技术性能准确度：±(10％＋5字) 测量范围：0.1M～200GΩ显示方式：数字和模拟指针双显。 温度测量：-25℃～125℃试验电压范围：0.5Kv ，1KV，2.5KV短路电流：≧20mA 测量时间：1分钟～10分钟（与测量方式有关）工作电源：180～270VAC ,50Hz/60Hz±1％ (市电或发电机供电)工作环境：温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。4、注意事项及其它请注意，L为高压端！E为地端,必需接大地！ 四、操作方法初始设置画面（图一）4.1 测量图标 处于选中状态，下面显示2.5KV表示测量电压。1）按增大，减小键 增大/减小测试电压2）按功能键在可以使 测量图标 时钟图标 存储图标 设置图标 循环处于选中状态3）按确定键1秒以上，启动测量，显示测量画面（图二）显示测量画面（图二）2.5kV 表示测试电压250G 表示测量的瞬时值01’07” 表示测量过程中的时间表示测量15秒 的数值01 表示测量1分钟 的数值 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15s PI 极化指数 PI ＝ R10m/R60s 4）测量过程按确定键，测量结束，显示放电画面（图三）放电画面（图三）639V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等待放电完毕，建议用户对试品进行人工放电。
