WM表示无动力防风风帽，该风帽采用金属材料制成，底座为钢筋混凝土预制板无动为防风风帽具备防倒灌功能，在外界风力的作用下，可产生负压，对排气道形成抽力效应，有利于排气道的排气。出屋面排气道围护部分应根据其高度及厚度由单体设计计算配筋无动力防风风帽应与避雷带可靠连接。 H系列排气道系统由风帽、河南焦作当地排气管道、河南焦作防火止回阀和连接件组成。主要 技术特点如下:1.风帽采用负压式防倒灌风帽，使风帽顶部内产生负压，防止废气滞留，具有防水、河南焦作附近防倒灌的功能。有一体金属风帽和混凝土风帽两种选择。两个毗邻卫生间可共用一个连体风帽。 2.排气道分为两节制作，分别为1400mm、河南焦作当地1500mm和1600mm，可根据层高进行组合。安装时在管道内壁连接处放置连接件，使两管道直接对接，既防止管道平移错位，又保证了管道的密闭性。由于采用两节制作，因此减轻了管道重量，便于运输和方便安装。 3.采用管道外壁吊拉构件来代替传统的承托件，先进行管道对接安装再在管道外壁进行吊拉承托，避免了管道与承托件之间接缝处的漏浆、河南焦作串烟的问题，并能将管道的重量分散到楼板上，避免整体管道下部挤压造成破坏，保证管道整体的密闭性，减少安装工序繁琐，提高安装效率。 河南焦作楼顶烟道拔气风帽

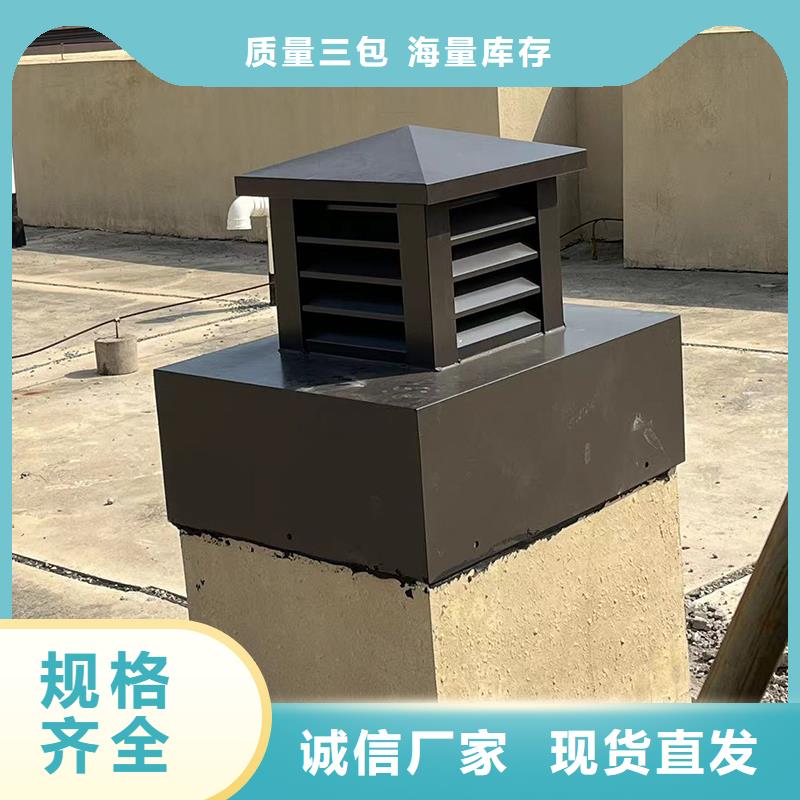

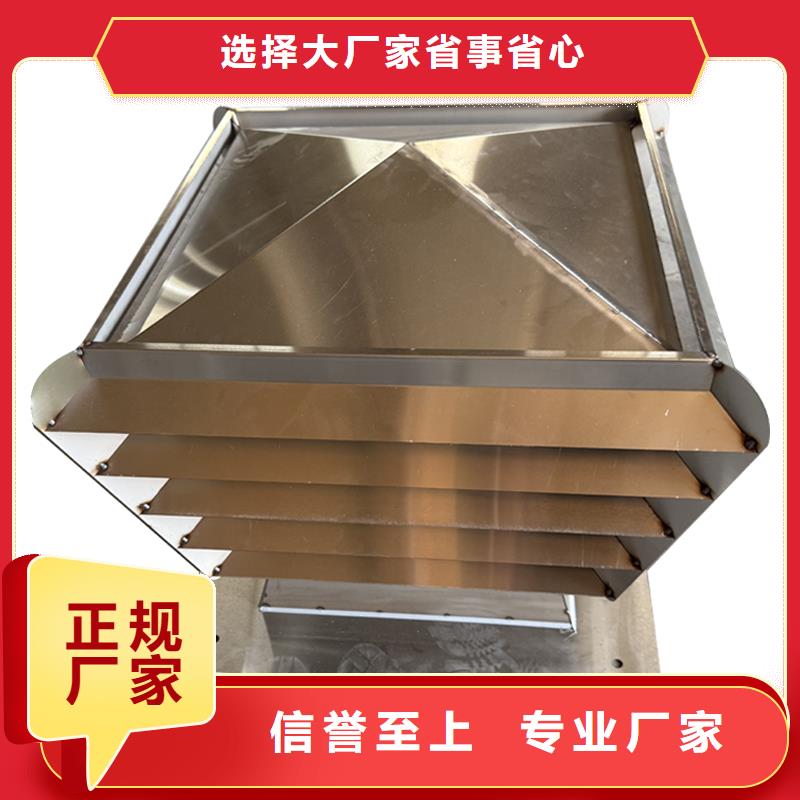

烟道容易出现的问题:烟道出口若不能很好的进行防风，进入烟道的风就会破坏烟道的热压效应，造成支道出现串烟、河南焦作污染、河南焦作当地耗能等系列问题。烟道问题解决的办法:防倒灌风帽：一是防止风雨进入烟道，保护烟道始终能正常排烟。二是利用风能产生抽力，增强烟道吸拔力更利排烟。C系列风帽简介国标图集：16J916-1建筑标准设计图集-29页C系列风帽有两种：1.防倒灌风帽，2.百叶风帽。1. C系列防倒灌风帽的烟气向上排放，适用于任何屋面；其主要物点是：无旋转部件，无机械故障，有导流锥，风阻小，排烟顺畅。2. C系列防倒灌风帽的形状有矩形和圆形两种选择，可采用1.2厚不锈钢或2厚碳钢制作，也可采用钢筋混凝土、河南焦作附近GRC、河南焦作附近玻璃钢制作。3. C系列风帽均可用于台风地区。采用金属风帽时，与基座用不泥砂浆粘接。4. C系列百叶风帽的烟气横向排放，适用于上人屋面，可用于台风地区。河南焦作楼顶烟道拔气风帽

河南焦作楼顶烟道拔气风帽，排气道靠墙设置，如墙体为钢筋混凝土时，墙面可不做抹灰处理，但墙上孔洞应封堵，如墙体为砌体或轻质墙板时应对墙面做挂网抹灰处理，处理宽度宜大于排气道预留洞口尺寸100mm。 7.5L型排气道应安装在建筑的阴角处，安装之前应确保所在阴角的墙壁表面垂直、河南焦作本地平整，阴角处墙壁的耐火极限不应低于1.00h，安装之后排气道与墙壁的接缝处应抹灰并压入耐碱玻璃纤维网格布。 7.6 排气道应自下而上逐层安装。 7.7在施工过程中，为防止杂物掉入排气道内，应在排气道开口部位采取临时封盖措施。 7.8排气道安装就位后，施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；同时在排气道外壁满挂玻璃纤维墙体网格布，与墙体搭接宽200mm，外抹M7.5水泥砂浆7.9排气道管壁的耐火极限不应低于1.0h，并符合现行 标准《建筑防火通用规范》GB55037的相关规定。7.10卫生间排气道与墙体连接部位的防水构造应符合相关标准的规定。
