Tags: HZ-6/(4)型中心回转式抓岩机
想要体验HZ-6/(4)型中心回转式抓岩机产品的魅力？不妨点击我们精心打造的视频，它将用更直观、更动人的方式展现产品的精彩之处。
| 产品参数 | |
|---|---|
| 产品价格 | 50000/台 |
| 发货期限 | 面谈 |
| 供货总量 | 100 |
| 运费说明 | 面谈 |
| 小起订 | 1 |
| 是否厂家 | 是 |
| 产品品牌 | 万丰矿机 |
| 发货城市 | 鹤壁 |
| 产品产地 | 河南鹤壁 |
| 加工定制 | 是 |
| 产品型号 | N2-6/(4) |
| 可售卖地 | 全国 |
| 产品重量 | 见说明 |
| 质保时间 | 1年 |
| 适用领域 | 矿山 |
| 能力 | 1100kg |
| 速度 | 0-0.5（m/s） |
| 回转角度 | >360° |
| 抓斗容积（m3） | 0.4-0.6 |
| 工作风压（MPa） | 0.5-0.7 |
| 适用井筒直径（m） | ≥4 |
| 生产率（m3/h） | 30-40 |
| 范围 | 服务网络覆盖山东省 烟台市 枣庄市、东营市、济宁市、菏泽市、滨州市、聊城市、潍坊市、德州市、泰安市、临沂市、威海市、莱芜市、日照市、淄博市、青岛市、济南市 芝罘区、福山区、牟平区、莱山区、长岛县、龙口市、莱阳市、莱州市、蓬莱区、招远市、海阳市等区域。 |
,万丰矿山机械制造(烟台市分公司)wfjx3410具有先进生产工艺、和生产设备,雄厚的技术力量,每一个产品经过精心设计与制造,旨在满足市场的多元化需求。欢迎前来选购,联系人:崔经理-【15603928787】,地址:[鹤淇大道与纬十路交叉口东北角]。
HZ-6/(4)型中心回转式抓岩机：抓斗的提手和下降系统 本系统有气动机，减速机卷筒，制动器，悬吊装置，钢丝绳 及气动机进气管等组成。钢丝绳的一端固定在臂杆上，另一端绕过联 接抓斗的动滑轮和定滑轮然后沿臂杆向上，通过两个定滑轮， 固定在卷筒上，当气动机通风运转时(正转或反转)驱动减速机带动 卷筒回转(正转或反转)，实现抓斗和下降动作 制动器和气动机一起工作，当气动机接通时，制动阀气缸同时接通，压缩 空气进入制动器气缸，推动活塞移动，使制动带松开，制动轮自由转动。反 之，当气动机停止转动时，制动带靠弹簧张力张紧而刹车，从而保证抓斗可在 任意 高度上停止不动。

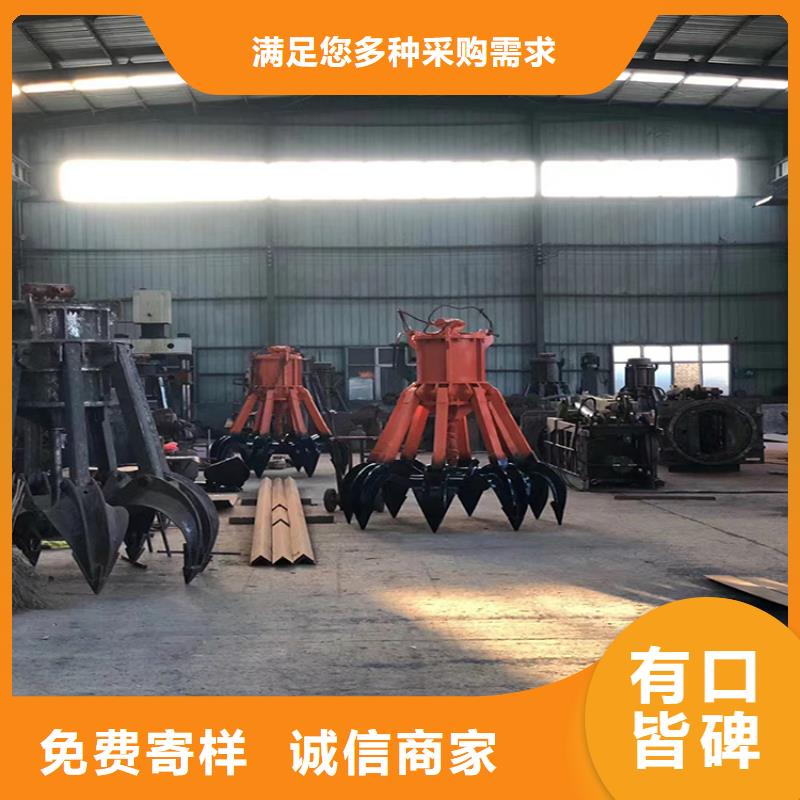

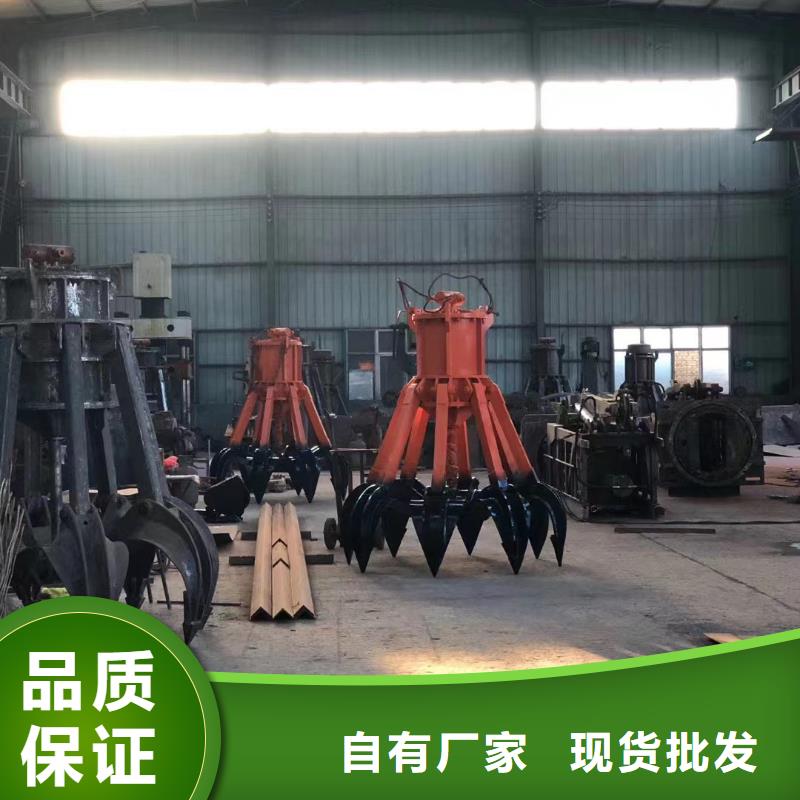

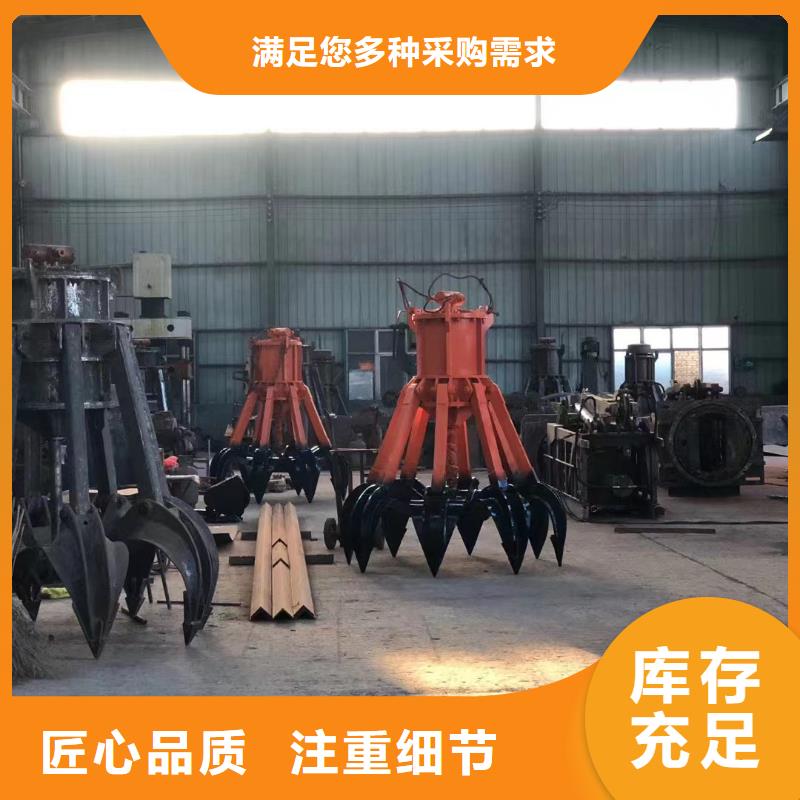

HZ-6/(4)型中心回转式抓岩机抓斗的抓料与卸料的工作系统：抓斗以钢丝绳悬吊在臂杆顶端，其抓斗配气阀安装于机架司机室上 方，抓斗由8个抓片和8根拉杆、连接盘、气缸活塞机构和悬吊机构组成。 抓斗进气管与机架出气管连通，抓斗操纵管直接操纵阀。抓斗工作时，以 操纵管控制配气阀可使抓斗抓片张开或闭合，以实现抓料或卸料工作。本抓岩机设有司机室，为缩短司机与工作面的距离，司机室装在机架 下部，内装司机座、操纵阀、气压表等，操纵阀装于司机前面，左右各 一，为减少杂乱，少占空间，司机室的4根立柱，做成空腔并严密焊接，以 代替风管。司机室底板点焊在边框上，如底板下部的风管要修理(一般情 况下不修理)可将底板取下。
HZ-6/(4)型中心回转式抓岩机变幅工作系统 由变幅气缸、增压油缸、两个推力油缸、臂杆、高压油管等组成。变幅 气缸与增压油缸联接成一体，共用一根活塞杆，杆的上下两端各装一个大活 塞和小活塞，气缸顶部装配气阀一个。当气缸通气时，大小活塞同时向下移 动，由于活塞面积不同，所以当气缸内风压为0.5MPa，增压油缸内油压可增 至MPa。高压油通过高压软管进入两个推力油缸。推力油缸一端铰接在机架 上，另一端铰接在臂杆上，由干推力油缸的活塞移动实现臂杆升起，配气阀 的作用是保证臂 杆可停在任意位置，当打开配气阀，臂杆靠自重下降。上述 的臂杆升起或下降，即实现了抓斗在井筒内的径向移动。 气缸下部装有缓冲阀，当大活塞下移到离下缸盖约7mm时，大活塞推动 缓冲阀芯杆下移，关闭气缸下方出气口，使大活塞下部气体增压，大活塞下 行缓慢，减少大活塞与下缸盖之间的冲击力，从而保护大活塞与下缸盖
