变压器绕组变形测试仪 测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的A相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Yn形的A相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的B相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔，再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Yn形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的C相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Yn形的C相测量接线。七、三相Y形测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的A相上、绿夹子定义为测量钳在B相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Y形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的B相上、绿夹子定义为测量钳在C相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Y形的C相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的C相上、绿夹子定义为测量钳在A相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Y形的A相测量接线。

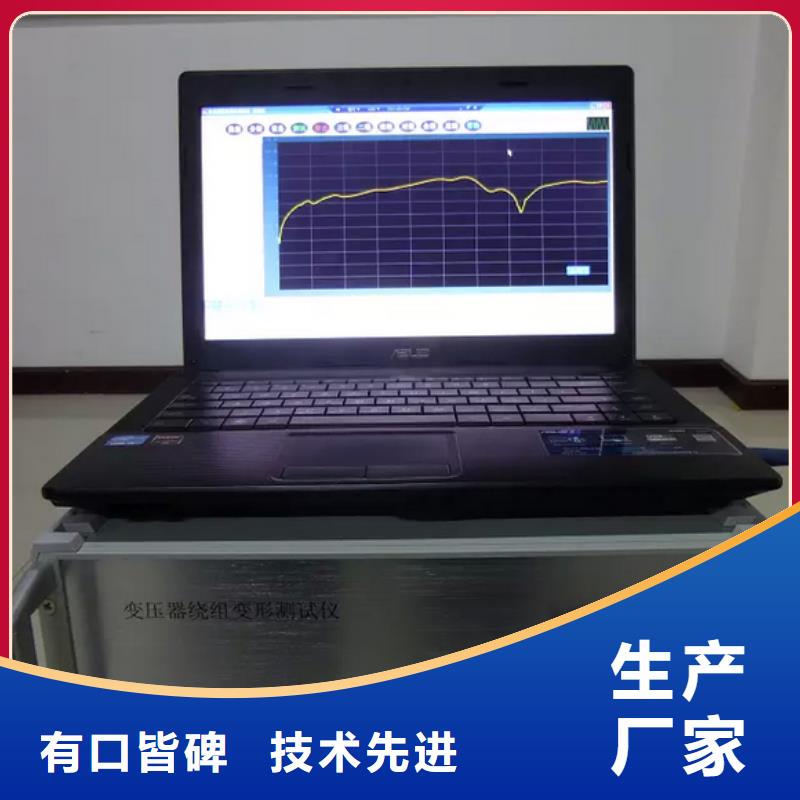

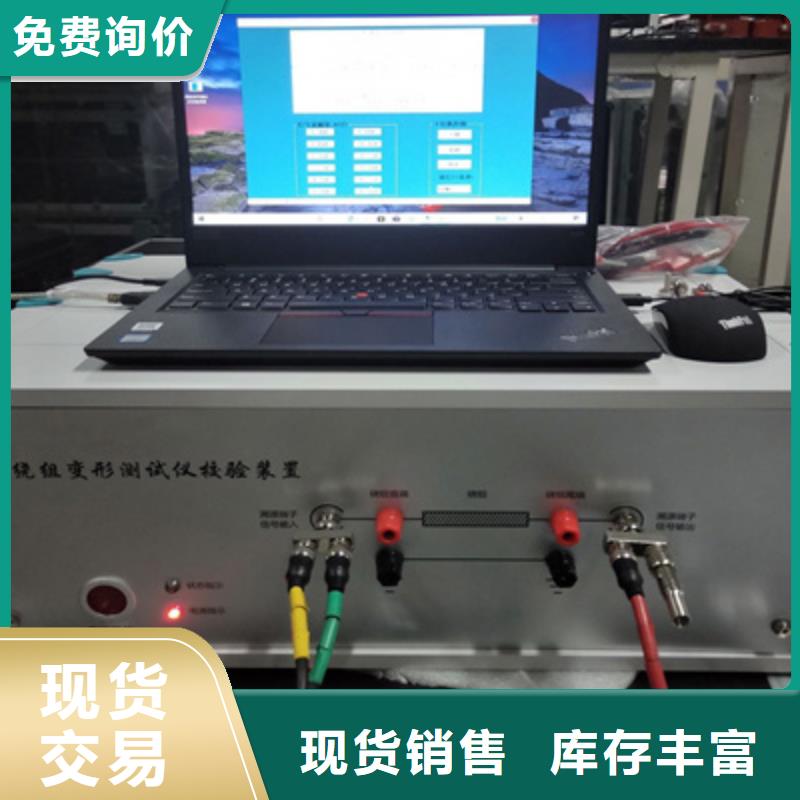

变压器绕组变形测试仪安装完毕后，桌面会出现下图所示的软件图标，开始菜单也会出现一个“变压器绕组变形测试仪”的安装目录，里面有软件图标和卸载图标。8.本软件的卸载，选择开始菜单的“变压器绕组变形测试仪”的安装目录，里面的“卸载”，将会出现以下对话框，确认后将进行软件的卸载。9.十一、进入频响法或阻抗法的界面运行软件后先显示一段欢迎界面，然后进入频响法或阻抗法的选择界面，根据需要点击相应的按钮，即可进入频响法或阻抗法的测试界面。十二、频响法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。

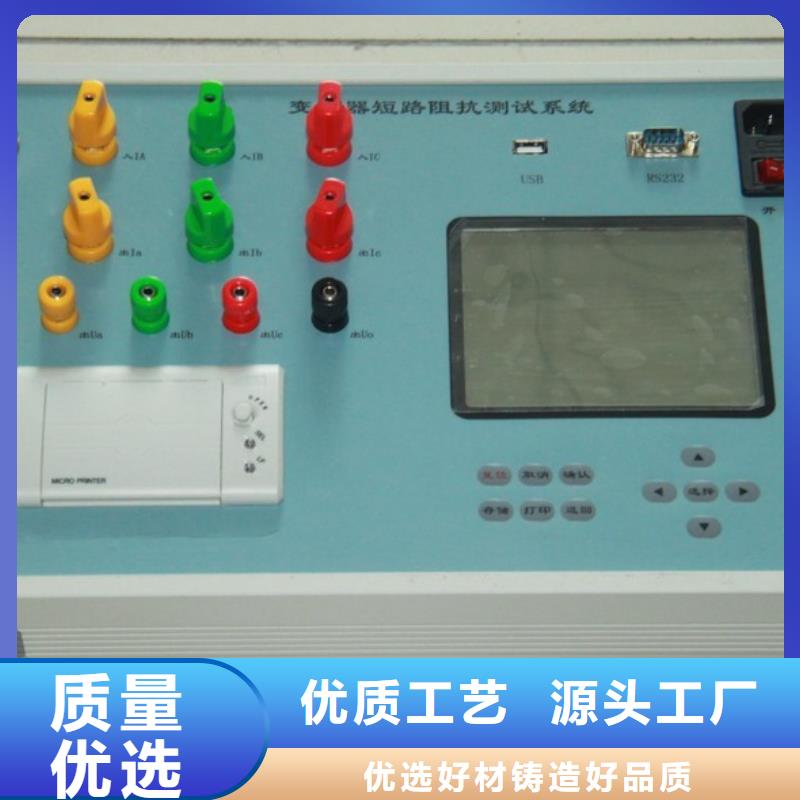

变压器绕组变形测试仪 阻抗法主要技术特点1.采集控制采用高速 高集成化微处理器。2.笔记本电脑与仪器之间通信USB接口,也可使用WIFI和蓝牙连接方式。3.高速双通道16位A/D采样。4.采用三相接线单相测量方式，只需低压侧短接，高压侧一次性接好三相，一次性自动测量即可计算出每相的短路阻抗。5.该仪器可使用内置220V电源，也可使用外置电源。6.该仪器可同步测量电压 电流 频率，并显示测试实时波形图。7.计算机将检测结果自动分析和生成电子文档(Word)。8.检测数据自动分析系统a)对A、B 、C三相相间进行短路阻抗相似性比较。b)还可以与铭牌上的短路阻抗（阻抗电压）进行比较。9.可自动生成Word电子文档，供保存和打印。10.该仪器完全满足电力标准DL/T1093-2008《电力变压器绕组变形的电抗法检测判断导则》的技术条件。十五、阻抗法主要技术参数1.测量精度：电压：0.2级 电流：0.2级 2.阻抗范围：0～3.电压测量范围：AC 25V～500V4.电流测量范围：AC 0.1A～10A5.工作湿度：0～80％6.同相测试重复率：99.9％7.测量仪器尺寸(长宽高)355X145X270(mm)8.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)9.总体重量:30Kg十六、阻抗法使用特点
